SpectraMagic NX色彩管理軟件
SpectraMagic NX是一款專業的色彩數據管理軟件,他可與現行所有柯尼卡美能達色差計（CR-400系列）,以及所有頂尖級便攜式分光測色計相兼容,主要為了將諸如CM-3600A等分光色差儀或色差計連接至計算機以實測量和以圖解顯示數據及多種其他的操作而設計,適用于所有領域,包括食品、塑料、噴涂、化妝品、藥品、紡織、圖形藝術、建筑、以及運輸。
功能特色：

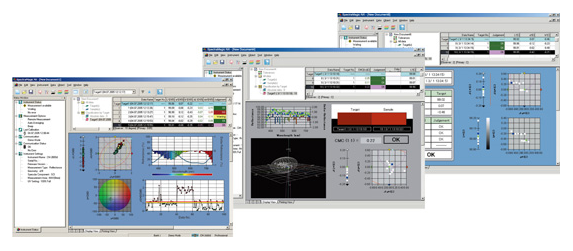

1、自由＋靈活性－完全滿足您的品質控制需求

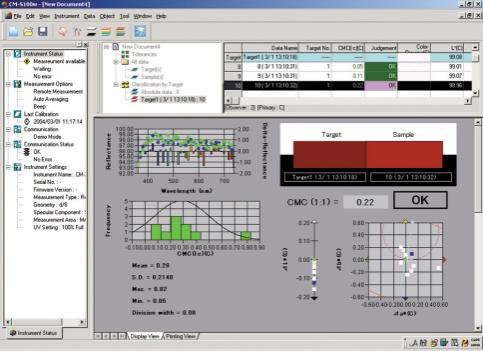

屏幕布局的要求根據應用程序的不同而異,范圍從簡單的通過/失敗評估或統計進程控制到詳細的研發工作分析。SpectraMagic NX內置了幾種預定義的模版可選,或者您可以隨意且靈活地創建滿足自身需求和應用軟件的屏幕布局。每種圖形類型（色彩、種類、2D/3D、色差或趨勢）,以及數據列表,均可隨意縮放至所需尺寸。
2、精密的品質控制應用程序
主目標（第一目標）的目標數據可與兩個或更多工作目標（普通第二目標）相結合。允許進行精密的品質控制應用,例如同時查看普通目標和主目標之間的色差。 或者,通過比較每個部分的目標顏色間的差異,終按照部分對整個產品的色差進行管理。

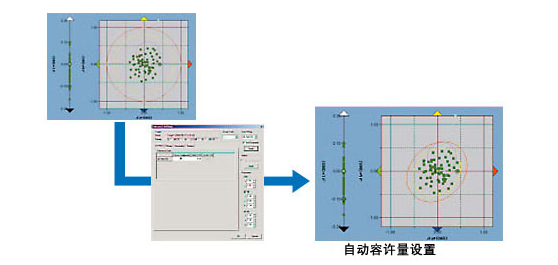

環繞幾個樣品的小橢圓形可自動進行計算,并指定為容許量。自動容許量設置允許使用三色差方程式CMC(l:c), CIE 1994 和 CIE DE2000進行通過/失敗判斷,這樣可提供與視覺評估相似的結果,并逐漸為公司和組織機構所采納。

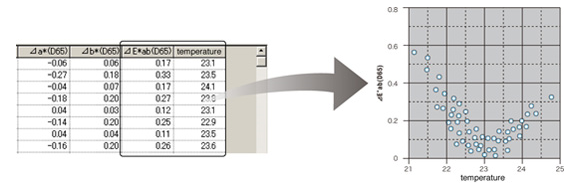

3、測量數據的信息輸入
可對測量數據輸入*2附加信息,以便組織、分類、或進行數據搜索。這些附加的項目同樣會顯示在圖表上。也可輸入諸如型號名稱、項目名稱、產品編號、代碼、名稱、定購號、色彩編號、生產批號、客戶名稱、產品名稱、可視判斷結果（通過/失敗輸入）、 溫度、濕度等信息。
*2:無法通過Lite Edition輸入附加項目。 使用Professional Edition輸入的項目同樣可以在Lite Edition上使用。
4、各種打印功能
跟顯示視圖一樣,可以按照需要放置和編輯物體,創建您自己的打印視圖格式。此功能對于準備易于讀取的報告或填寫出貨單時很有用。而且,幾項數據可以合并打印在一張紙上。

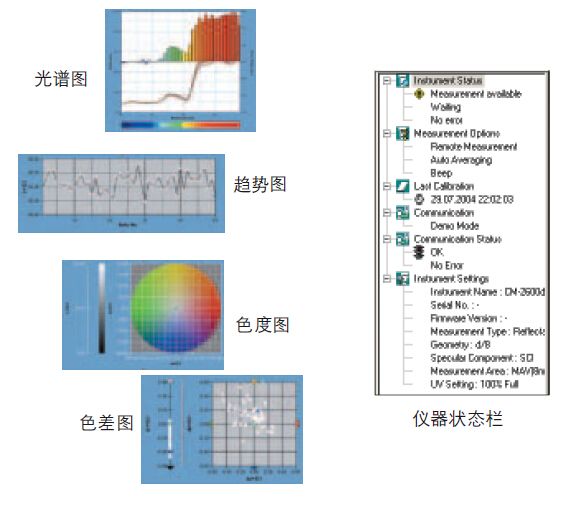

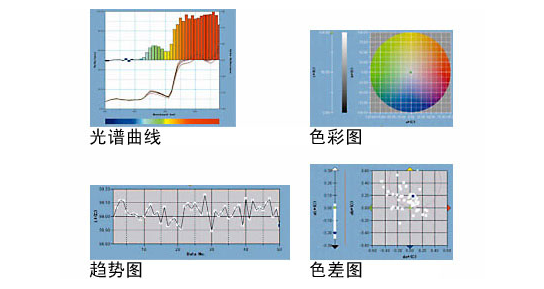

5、全面的圖表顯示和色差評估
SpectraMagic NX可助您一次即可進行簡易全面的色彩品質控制?？蓮膸追N圖表和***新的通過/失敗色差評估方程式中進行選擇,例如CIE 1994或CIE DE2000和幾種行業相關的指令。以方框或橢圓形式的容許量,可進行自動計算或手動調整至許可的標準。 另外,SpectraMagic NX配有“用戶索引”功能,允許您設置多達3個自定義色差方程式,滿足色差評估的行業特定要求。自動目標是另外一項附加特征,使得SpectraMagic NX的品質控制更加快捷。
ΔE00 (CIE DE2000)顯示
ΔE00 (CIE DE2000)是改進的色差方程式,其基礎是L*a*b*色空間,為色差值和精細色差的視覺評估之間提供了較好的關聯性。
適用于各種應用程序的預置模版
為各種應用程序而設計的模版可隨時使用。
6、支持CM-512m3A（多角度分光光度計）
SpectraMagic NX同樣支持CM-512m3A多角度分光光度計,通過一次測量使用三個照明角度獲得測量值?？赏瑫r(shí)顯示三個角度的數據,多角度分光光度計特有的角度特性也可以線圖顯示。
7、狀態窗口清晰顯示儀器信息
采用SpectraMagic NX,所有儀器信息（狀態、測量選項、上次校準、通信狀態和儀器設置）均清晰可見。

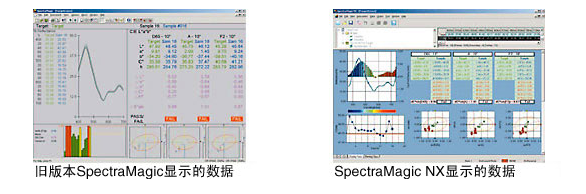

8、與之前版本SpectraMagic的數據兼容性
SpectraMagic NX與之前版本的SpectraMagic軟件相兼容。舊數據無需進行處理即可使用。
9、全面的報告和簡易的數據導出
SpectraMagic NX允許您在測量數據中插入數字圖片,因此全面打開了客戶之間的色彩交流新空間。 數據列表視圖允許您通過復制和粘貼功能快速導出測量數據為Excel格式。同時用戶可隨意創建報告,滿足客戶所需的色差統一性的可追溯性資源要求。另外,SpectraMagicNX可在局域網（LAN）內共享數據,并可在Windows2000 Professional和XP Professional系統下進行操作。

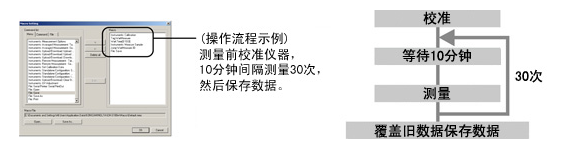

10、通過宏功能自動操作
可通過菜單屏幕*3輕松將日常操作步驟注冊為宏,使操作進行自動化。這對于減少工作時間和防止操作錯誤很有效。
*3:宏無法通過Lite Edition注冊。使用Professional Edition創建的宏同樣可以在Lite Edition上運行。

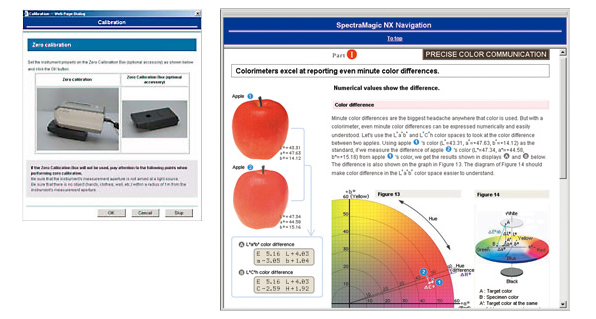

11、整個工作流程控制的導航功能和色彩指南
通過附加的導航功能,您可以采用在線逐步指示（包括圖解）完全控制整個操作流程。此種獨特的特性可由用戶按照需要進行自定義。SpectraMagic NX導航窗口同樣包括HTML版本“精確的色彩交流”的鏈接,其中包含的圖示和說明使得用戶對于色彩和色彩測量技術相關的基礎知識和技術項目有了更加清晰的。
操作系統 | Windows? XP Professional 32bit SP3、64bit SP2、 Windows? Vista Business 32bit、64bit、 Windows? 7 Professional 32bit、64bit、Windows? 8 Pro 32bit、64bit |
CPU | Pentium? III 600 MHz或更高（推薦） |
內存 | 128 MB（建議256 MB） |
硬盤 | 450MB可用硬盤空間（系統驅動器需要至少400MB可用空間。） |
顯示屏 | 顯示屏組件能夠顯示至少1024 × 768點/256色 |

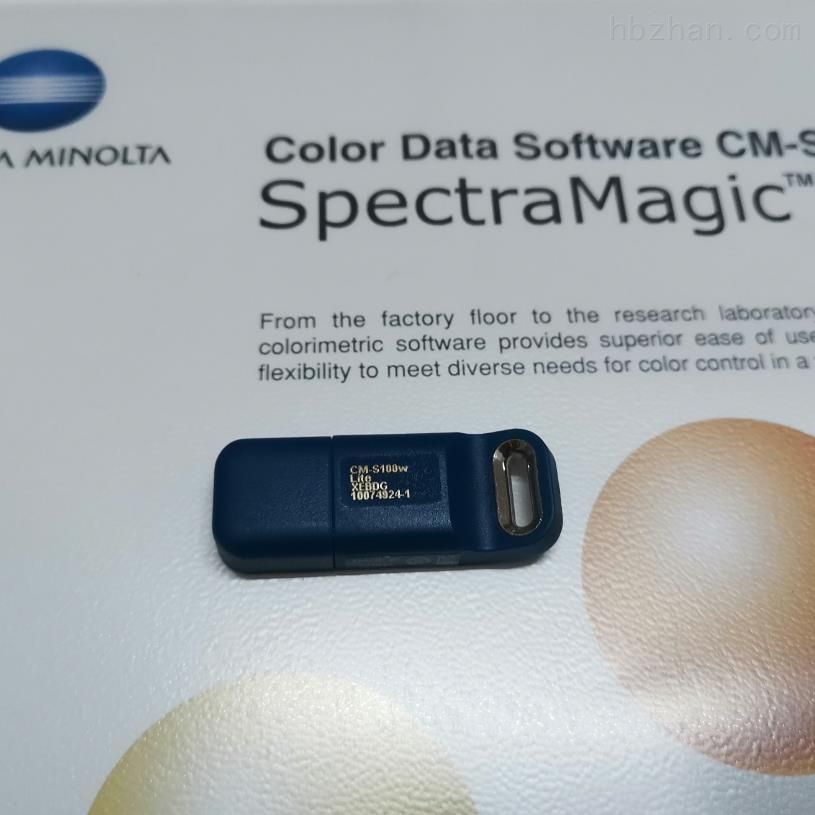

其它 | DVD-ROM驅動器（安裝時需要）、 USB端口（安裝軟件密碼鎖時需要）、 USB端口或串行端口（連接測量?jī)x時需要、通過Bluetooth?適配器連接Bluetooth?時，在安裝Bluetooth?適配器時需要）、 安裝有Internet Explorer Ver.5.01或更高版本 |
兼容儀器
CM-3700A、CM-3700d、CM-3600A、CM-3610A、CM-3600d、CM-3610d、CM-3630、CM-3500d、CM-700d/600d、CM-2600d/2500d/2500c、CM-512m3A、CM-512m3、CM-5、CR-5、CR-400/410、DP-400、FD-7/5
特征
注：部分功能和參數僅限Professional Edition
色空間 | L*a*b*, L*C*h, Lab99, LCh99, XYZ, Hunter Lab, Yxy, L*u'v', L*u*v*及其色差; Munsell (C, D65) |
參數 | MI, WI (CIE 1982, ASTM E313-73, ASTM E313-96, Hunter, Berger, Taube, Stensby, Ganz), Tint (CIE 1982, ASTM E313-96, Ganz), YI (ASTM D1925-70, ASTM E313-73, ASTM E313-96, DIN6167), WB (ASTM E313-73), Standard Depth (ISO 105.A06)，Brightness (TAPPI, ISO2470)，Opacity (ISO 2471, TAPPI T425 89% White Plate)，Haze (ASTM D1003-97)*，密度（Status A, Status T），特征波長，激發純度，RXRYRZ，8度光澤度(僅適用于CM-3600d, CM-3610d, CM-2600d/2500d)，用戶參數，555, Ns, Ns Grade, Staining degree (ISO 105.A04E),Staining degree rating (ISO 105.A04E)，Grey scale (ISO 105.A05), Strength，Pseudo Strength，K/S strength(ΔE*ab,ΔL*,ΔC*,ΔH*,Δa*,Δb*) , 最大吸收率，全波長，用戶波長) NC#, NC Grade *某些儀器類型，照明、光接收光學系統可能無法滿足霧度ASTM D1003-97的定義要求 但是，只要采用的是相對值，就沒有問題。 |
色差方程式 | ΔE*ab (CIE 1976), ΔE*94 (CIE 1994) 和各亮度，色飽和度和色調的成分, ΔE00 (CIE DE2000) 和各亮度，色飽和度和色調的成分, ΔE99 (DIN99), ΔE (Hunter), CMC (I:c) 和各亮度，色飽和度和色調的成分, FMC-2, NBS 100, NBS 200, ΔEc (度)(DIN 6175-2), ΔEp (度)(DIN 6175-2) |
觀察者 | 2度，10度 |
光源 | A, C, D50, D55, D65, D75, F2, F6, F7, F8, F10, F11, F12, U50 |
圖表顯示 | 光譜反射比（能見度）及其色差，K/S及其色差，吸收率及其色差，L*a*b*絕對值，L*a*b*（2D/3D色差分布，MI），xy色度圖，每個色空間的趨勢圖和柱狀圖以及色差方程式 |
圖像顯示 | 測量值和圖像數據（JPEG或BMP格式）之間的鏈接，自定義圖像的插入 |
儀器控制 | 測量/校準 自動平均測量： 測量1至999次 手動平均測量 測量次數（測量期間所選的色空間中顯示標準偏差和平均值。） 遠程測量（不包括CM-3000系列） 儀器設置 上傳存儲在儀器中的數據（不包括CM-3000系列） 列表顯示存儲在儀器中的數據（不包括CM-3000系列） |
目標 | 注冊幾種目標色（自動目標色選擇），手動輸入和通過指定色空間注冊色度值，下載目標數據至儀器（不包括CM-3000系列） |
數據列表 | 列表顯示和編輯目標/測量數據（刪除、分類、平均、復制和粘貼），JPEG圖像之間的鏈接，統計值和通過/失敗比率顯示，視覺判斷結果輸入功能，附加數據信息輸入/列表顯示功能 |
外接I/O | 以原始格式上傳/保存數據文件（擴展名： mes）（一些文件可以上傳。） 以原始格式上傳/保存模版文件（擴展名： mtp）（一些文件可以上傳。） 以文本格式（CSV, TXT）保存數據，以XML格式保存數據，復制列表數據到剪切板上 |
幫助功能 | 導航顯示 |
其它
屏幕顯示 | 可同時打開的文件數： 20 文件中可保存的數據量： 目標數據： 5,000，測量數據： 5,000 儀器狀態細節窗口顯示，“精確的色彩交流”指南 |
操作 | 簡易操作包括：大按鈕操作屏幕，按功能分配鍵的使用（代替鼠標）,導航功能，宏功能 |
有關Professional/Basic/Lite Edition之間的區別，請點擊此處。
規格如有變更，恕不另行通知。
Windows? 是Microsoft Corporation在美國和其它國家的商標。
Pentium?是Intel Corporation在美國和其它國家的商標。
關于電腦的系統構成，必須為上述"支持操作系統"推薦的構成、或使用環境條件中CPU和內存之間配置較高者。
SpectraMagic NX V2.7.0更新說明：
1、規格更改：
·添加了連接CM-3700A時檢查氙氣燈光能輸出是否減少的功能。
·當數據列表對象屬性對話框中的“所有數據（調整對象大小以適合數據）”項目未被選中時,數據列表對象會顯示目標（如果有的話）和所選樣本或樣本。
2、錯誤修復：
以下錯誤已經被修復：
·在CM-2600d上設置白色校準值時白色校準數據文件無法被讀取的問題。
·DIN 6175-2的顯示數據不正確的問題。
·無法為用戶方程設置公差值的問題。
·使用CM-512m3時有些情況下不顯示測量數據的溫度數據的問題。
·即使當顯示設置中的“自動調整列寬（行高）”未被選中時在手動調整列寬后執行操作時列寬仍然會被重置的問題。
·對目標顏色設置公差時限制線和繪圖點顏色在趨勢圖中顯示不正確的問題。
·執行樣本手動求平均值測量時自動命名無法正確進行的問題。
·執行手動求平均值測量時數據名無法被正確設置的問題。
·灰度（ISO 105.A05）（D65）和灰度（ISO 105.A05）（D65）的顯示值與標準不匹配的問題。
·使用用戶方程時單擊CCS畫面的用戶方程顯示區時所發生的問題。
·使用CM-2500d或CM-2500c時在某些情況下鏡面組件列表項的信息不正確的問題。
·在CM-5獨立配置對話框中使用100個字符的用戶索引時所發生的問題。
·無法將用CM-3500d測量的數據下載到CM-5或CR-5中用作目標數據的問題。
·將手動輸入的光譜數據下載到CM-5或CR-5中時無法選擇測量類型（反射率、透射率等）、測量區域和鏡面組件設置的問題。
·列表項被從列表窗口中刪除后為該列表項設置的公差值仍然被用于判斷的問題。
·在連接CR-400或CR-5的情況下使用CCS功能時求樣本數據的平均值時所發生的問題。
·使用2組比色目標數據時在計算中無法正確反映CMC、dE*94和dE00的參數的問題。
·當列表項“Haze”和“Haze diff”從列表項中被刪除后又添加上時在使用這兩個列表項時所發生的問題。
·儀器設置對話框中的英語翻譯校正。正確的翻譯為“復制截止波長反射率”
·其它小錯誤。
